在产线控制柜侧面、仓储货架侧壁或设备机架立面上，壁挂工控一体机承担着MES数据采集、SOP作业指导、物料追溯等关键任务。与嵌入式安装不同，壁挂方式将整机重量完全交给墙面或支架承担，设备背面散热区域直接暴露在车间空气中。粉尘浓度、振动频率、环境温度的细微差异，都会在壁挂场景下被放大。

安装支架承重被低估的真实代价

壁挂工控一体机的整机重量通常在3到8公斤之间，屏幕越大，重心偏离墙面越远，支架承受的弯矩越大。钣金厚度不足或固定螺栓孔位设计不合理，长期运行后会出现支架形变、机身倾斜甚至螺丝松动。在存在持续振动的冲压车间或靠近大型旋转设备的工位，振动会加速支架疲劳，将原本设计3年寿命的安装结构缩短到1年以内。在承重结构设计上，友控G3A壁挂工控触摸一体机采用整机钣金材质与多点固定方案，将壁挂承重的力矩分散到更多受力点，有效降低了单点应力集中带来的形变风险。高频振动场景还应在支架与墙面之间增加橡胶减震垫层，将设备振动幅度控制在安全范围内。

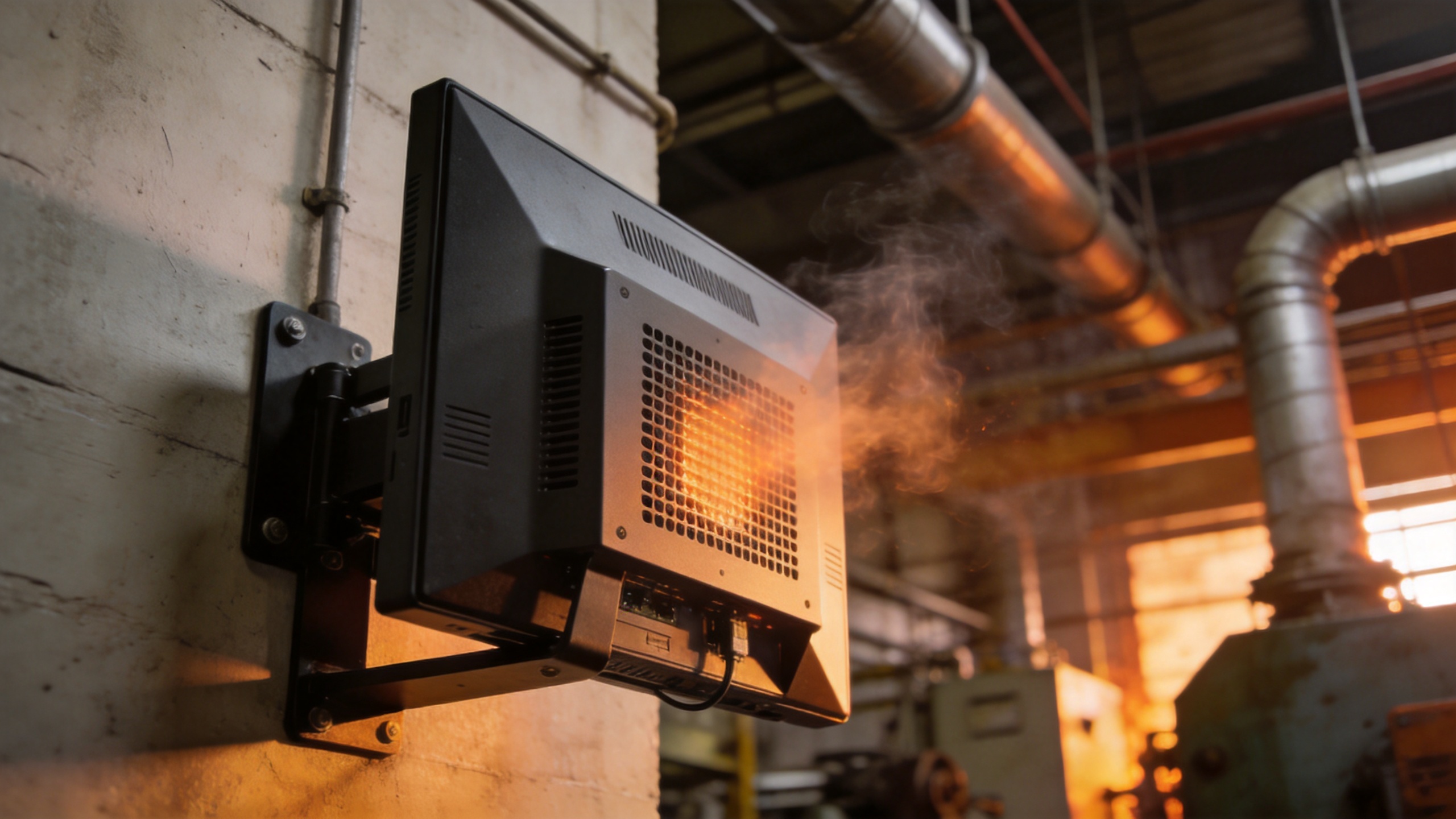

散热开孔角度决定热空气能否排出

壁挂方式使设备背面悬空，散热区域直接面对车间空气流通环境。散热开孔角度设计不当会导致热空气无法顺利排出，在设备内部形成热滞留区，处理器降频甚至触发过温保护。夏季高温车间环境温度超过40摄氏度时，这一缺陷会被进一步放大。友控G1N窄边框全封闭壁挂工控一体机采用铝合金一体成型机身配合合理开孔角度，使热空气沿预设路径自然对流排出。散热开孔应避开粉尘直接飘落方向，背面通风间距不小于50毫米，为自然对流留出足够空间。

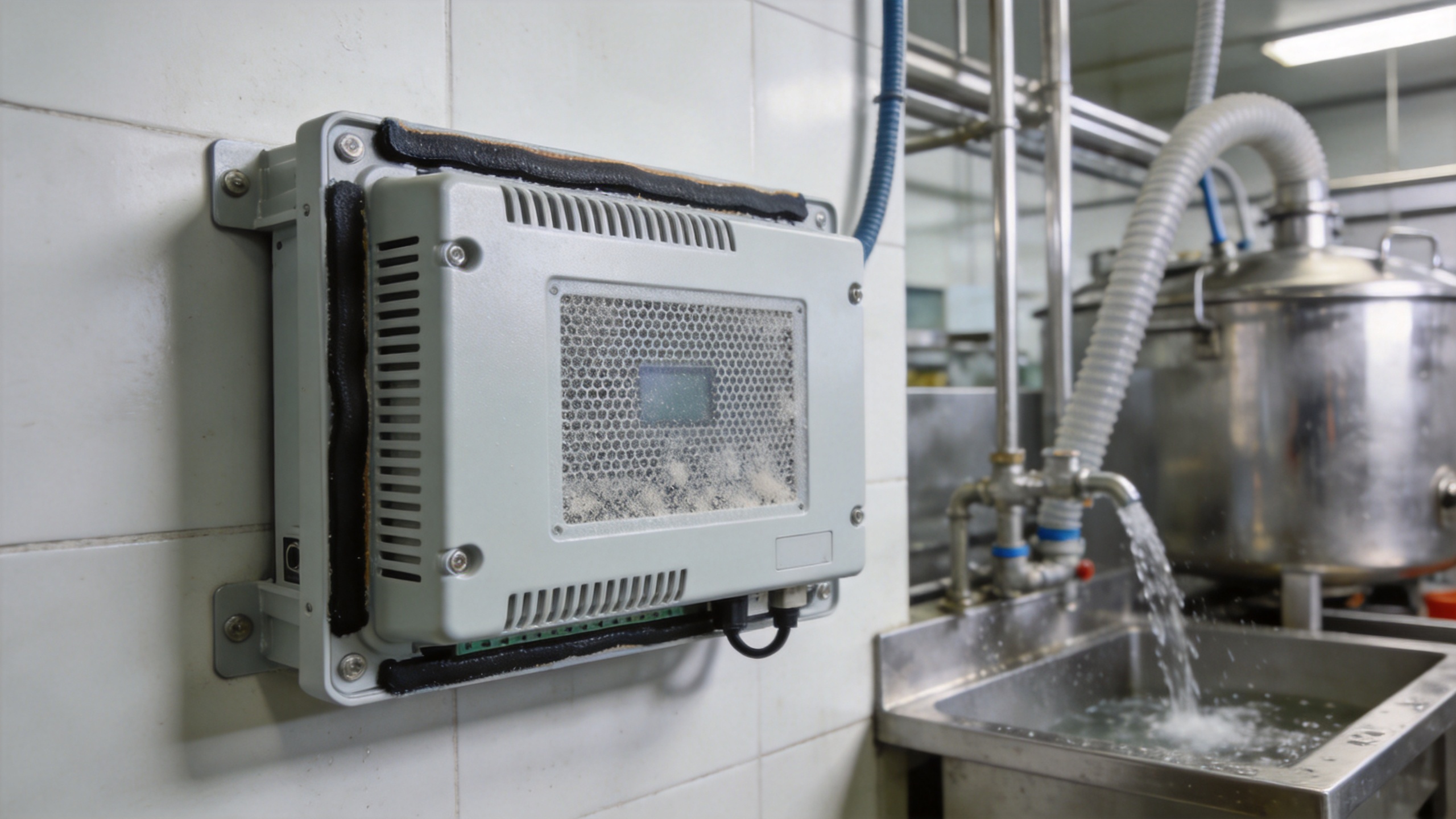

壁挂场景的防护等级要求与嵌入式存在本质差异

嵌入式安装时设备前面板与控制柜面板贴合，IP65防护主要由前面板密封圈保障。壁挂安装则要求设备背面同样具备防护能力，因为背面直接暴露在车间环境中。粉尘和水汽可以从背面散热开孔侵入机身内部，侵蚀主板和接口。在食品加工、水产冷链等需要高压冲洗的车间，壁挂设备如果只做了前面板防护，背面进水会导致设备短路。壁挂工控一体机的防护选型需要同时覆盖前后两个方向，前面板IP65密封与背面防尘网罩缺一不可。对于需要前后双重防护的壁挂场景，友控P5A前置指纹仪工控一体机的全铝封闭机身设计提供了参考路径，其前面板密封与背面防护的双重结构在车间实测中表现稳定。接口布局应优先选择侧面或底部出线方式，减少水汽沿线缆渗入机身的风险。

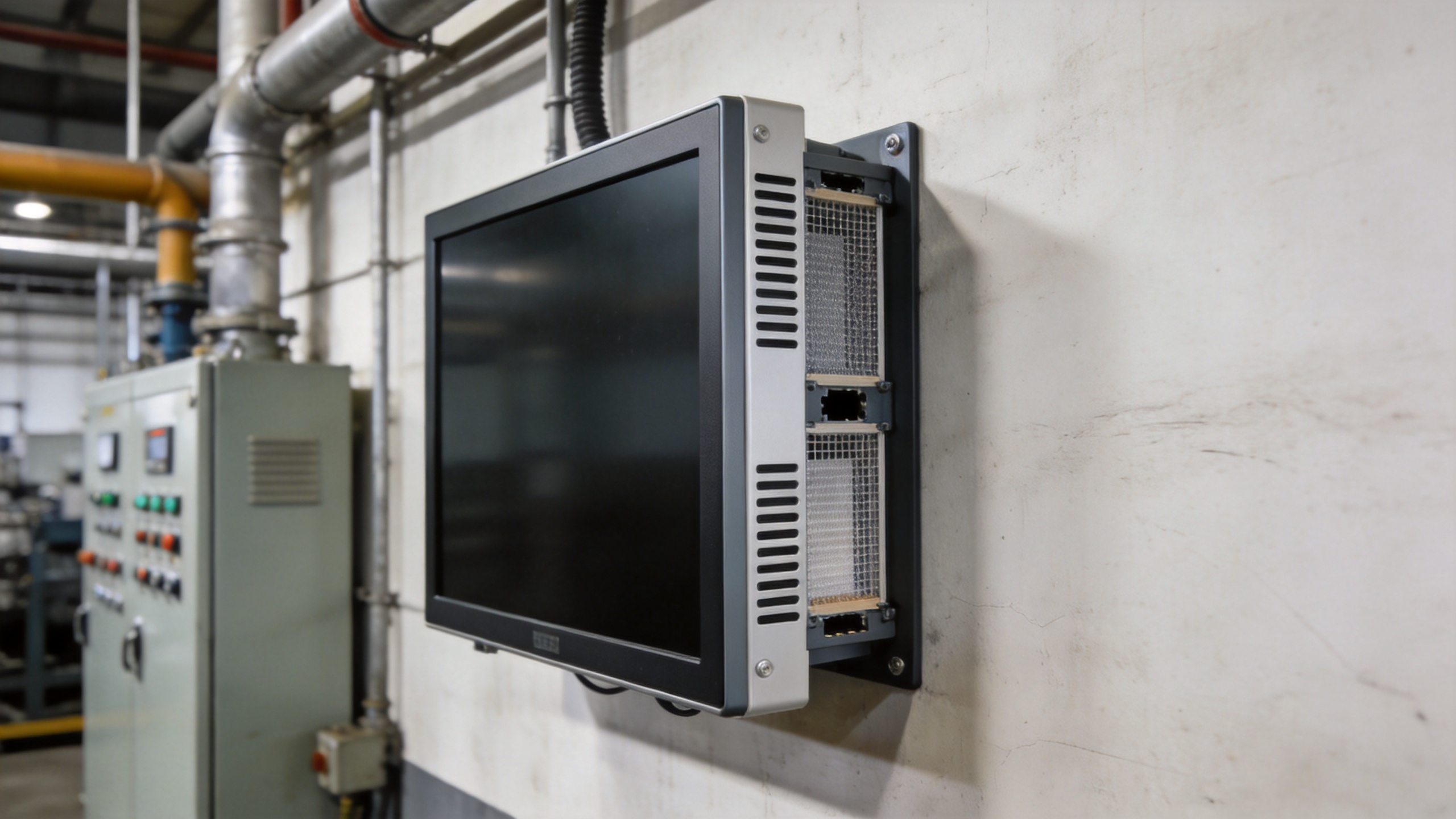

散热与结构的平衡是壁挂工控一体机长期稳定运行的核心命题。散热需要开孔，开孔会降低防护等级；散热需要空间，空间受限于安装环境。高粉尘环境应优先保证防护密封性，通过增大散热片面积而非增大开孔来补偿散热能力。高温环境则需要优先保证散热通道畅通，在散热开孔处加装可拆洗的防尘滤网。选型时关注支架承重、散热开孔布局和背面防护能力，才能避免设备在运行一两年后出现倾斜、过热或进水故障，真正保障产线工位的持续稳定运行。

结语

壁挂安装将工控一体机的承重、散热与防护三个维度同时暴露在车间环境中，任何一个环节的短板都会在长期运行中被放大。理解散热与结构的内在逻辑，才能选到真正适配工况的壁挂方案。
