一、半导体先进封装带来的洁净室升级需求

全球半导体先进封装产能持续扩张，制程精度从微米级向纳米级迈进，对生产环境要求愈发严苛。洁净室环境控制涵盖尘埃粒子、温湿度、静电、微振动等多维度，任何环节疏漏都可能影响良率。

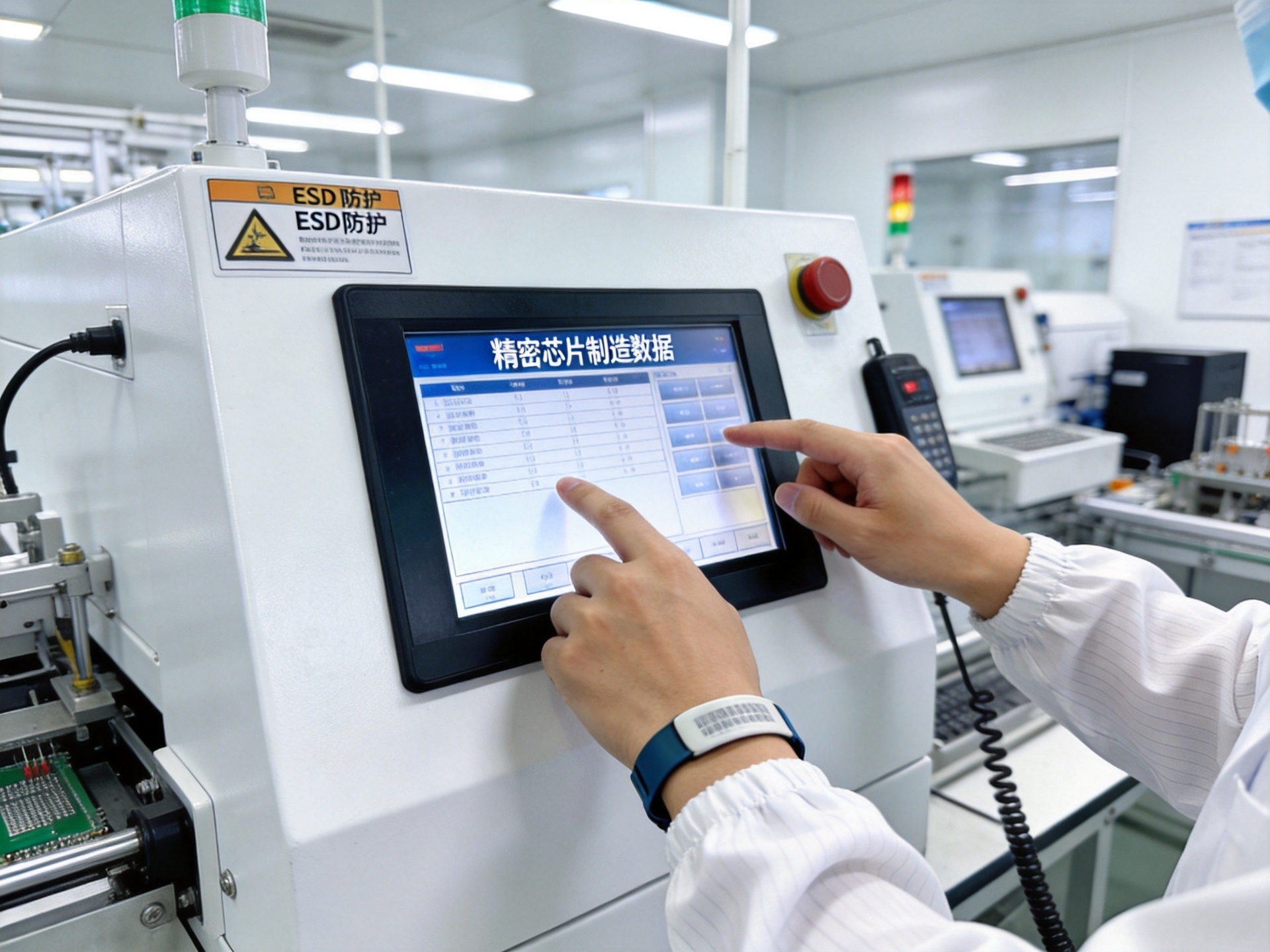

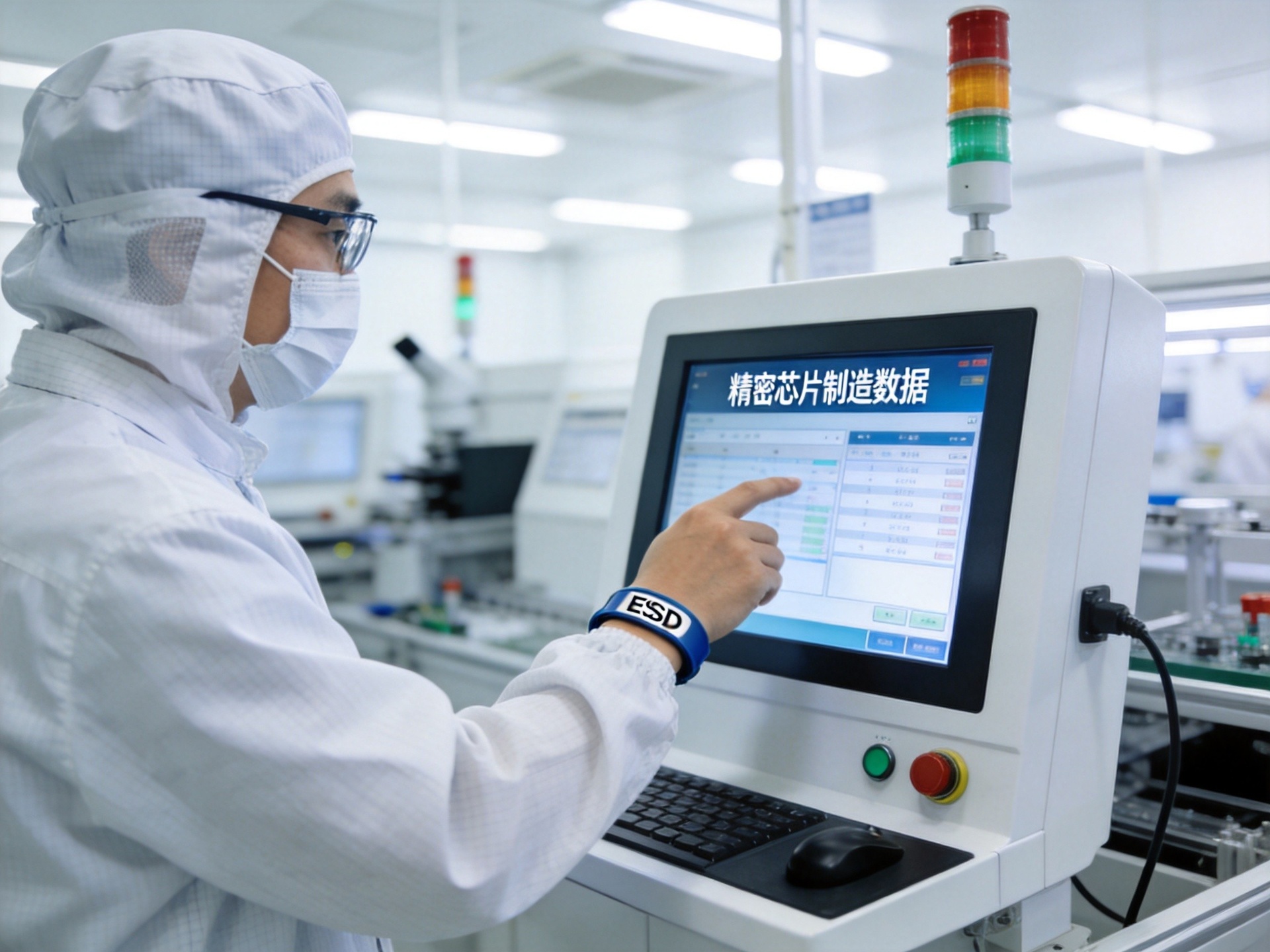

在洁净室人机交互环节，静电放电是威胁产品安全的隐蔽风险。数据显示，半导体制造中由静电导致的产品损失占总不良品比例高达10%至30%。一粒微尘或一次静电释放，都可能对精密芯片造成不可逆损伤。因此，工业电容触摸屏作为洁净室操作人员与生产系统交互的核心界面，其ESD防护性能与洁净适配能力成为选型的首要考量。

二、洁净室场景对触摸屏的特殊要求

与普通工业场景不同，半导体洁净室对工业触摸屏有多重严苛要求。

首先是ESD防护。设备表面的静电必须能够安全泄放，防止对芯片造成损伤。触控面板表面需镀制防静电涂层，将表面电阻控制在10^6至10^11欧姆范围内，确保静电能够缓慢泄放而不会快速放电产生冲击。设备金属外壳需要设计可靠的接地端子，确保静电通过接地线安全导走，而非经由触控表面向敏感元件放电。

其次是低发尘量控制。洁净室等级越高，对颗粒物的控制要求越严苛。ISO 14644-1标准将洁净度从ISO Class 1划分至ISO Class 9，数值越大表示粒子浓度越高。半导体前道制程通常要求ISO Class 1至ISO Class 5级别，这意味着每立方米空气中0.1微米粒子的数量被严格限制。因此，洁净室专用触摸屏必须采用无风扇被动散热设计，避免风扇轴承磨损产生的微粒，同时消除气流扰动造成的二次污染。全封闭结构配合前面板IP65防护等级，可防止设备内部元件产生的粒子外泄，同时阻隔外部污染物进入。

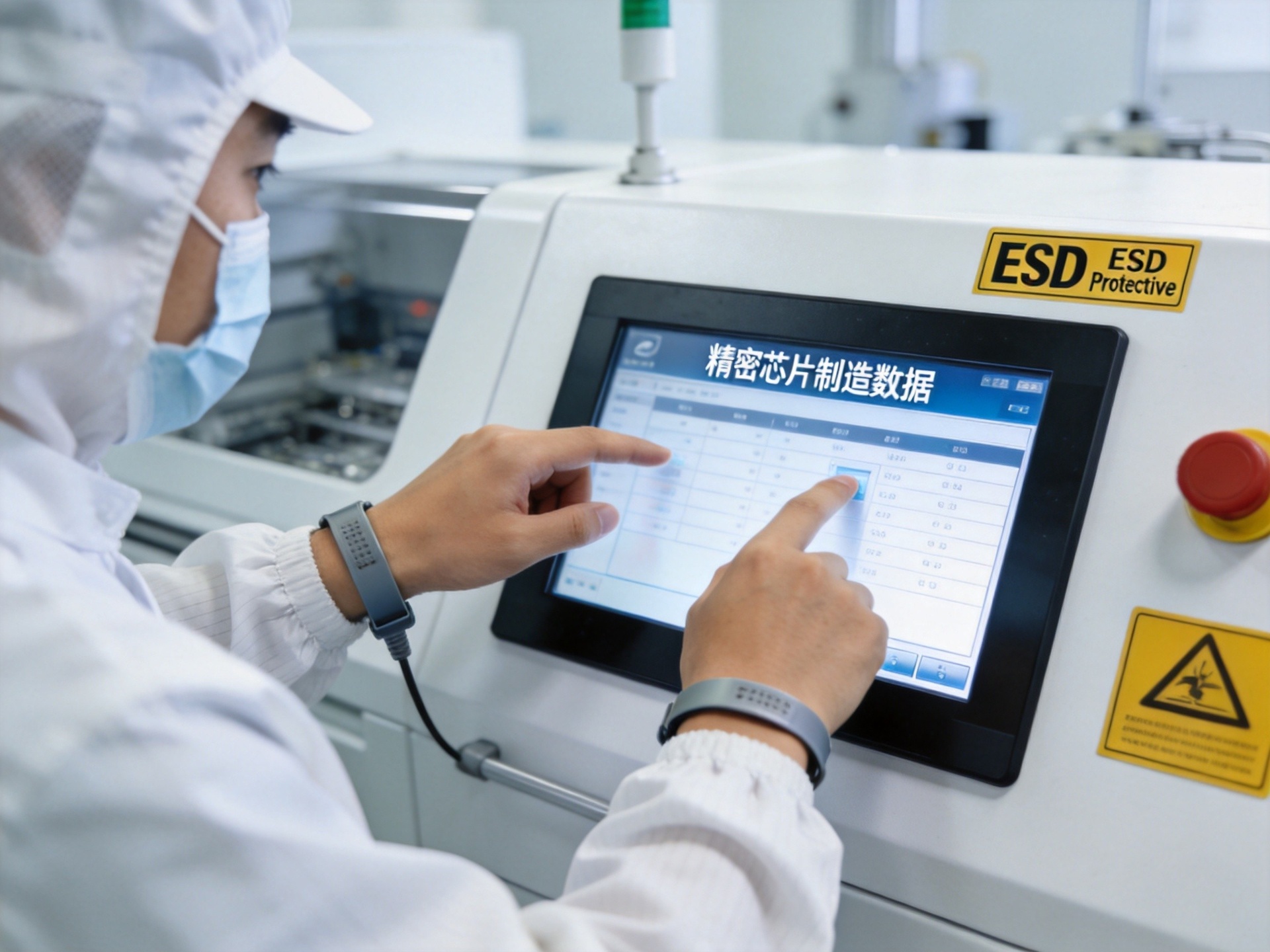

再次是触控灵敏度与防护兼容。封装测试工序操作人员普遍佩戴防静电手套，触控模组须支持手套模式并保持响应灵敏度。电容式触控方案在厚手套场景下需配置灵敏度增强算法，确保操作准确无误。友控科技G2工控触摸一体机的触控模组即配备此类增强算法。

三、ESD防护设计与选型验证

一款适用于洁净室环境的工业电容触摸屏，需要从多个层面进行ESD防护设计。

在表面防护层面，触控面板表面需要镀制防静电涂层，将表面电阻控制在合适范围内。在结构设计层面，设备金属外壳需设计可靠接地端子，确保静电通过接地线安全导走。

在电路防护层面，USB、串口、网口等外部接口都需要增加ESD保护器件，防止静电从接口进入电路内部。触控控制芯片周围也需要设计防护电路，确保在静电冲击下能够正常工作。合格的产品应通过IEC 61000-4-2 Level 3等级以上测试，接触放电至少达到4kV，空气放电达到8kV以上。

选型验证方面，友控科技G2工控触摸一体机已通过CNAS认证实验室106项以上严苛测试，可供企业参考选型。ESD测试可按照IEC 61340标准进行接触放电和空气放电测试，验证设备在静电作用下是否正常工作。发尘量测试则需通过粒子计数器检测设备在运行和触摸操作时的发尘量，确保满足洁净室等级要求。

四、行业应用与发展趋势

在先进封装产能快速扩张的背景下，洁净室用工业触摸屏市场需求持续增长。从晶圆制造到封装测试，触摸屏在半导体生产各环节发挥关键作用。

针对半导体洁净室场景，应选择采用无风扇散热与全封闭结构设计的产品，电容触控模块需配备手套操作模式。产品应通过CNAS认证实验室106项以上严苛测试，触控IC需配置过压保护和看门狗复位机制，确保在静电事件后能够快速恢复正常运行状态。
