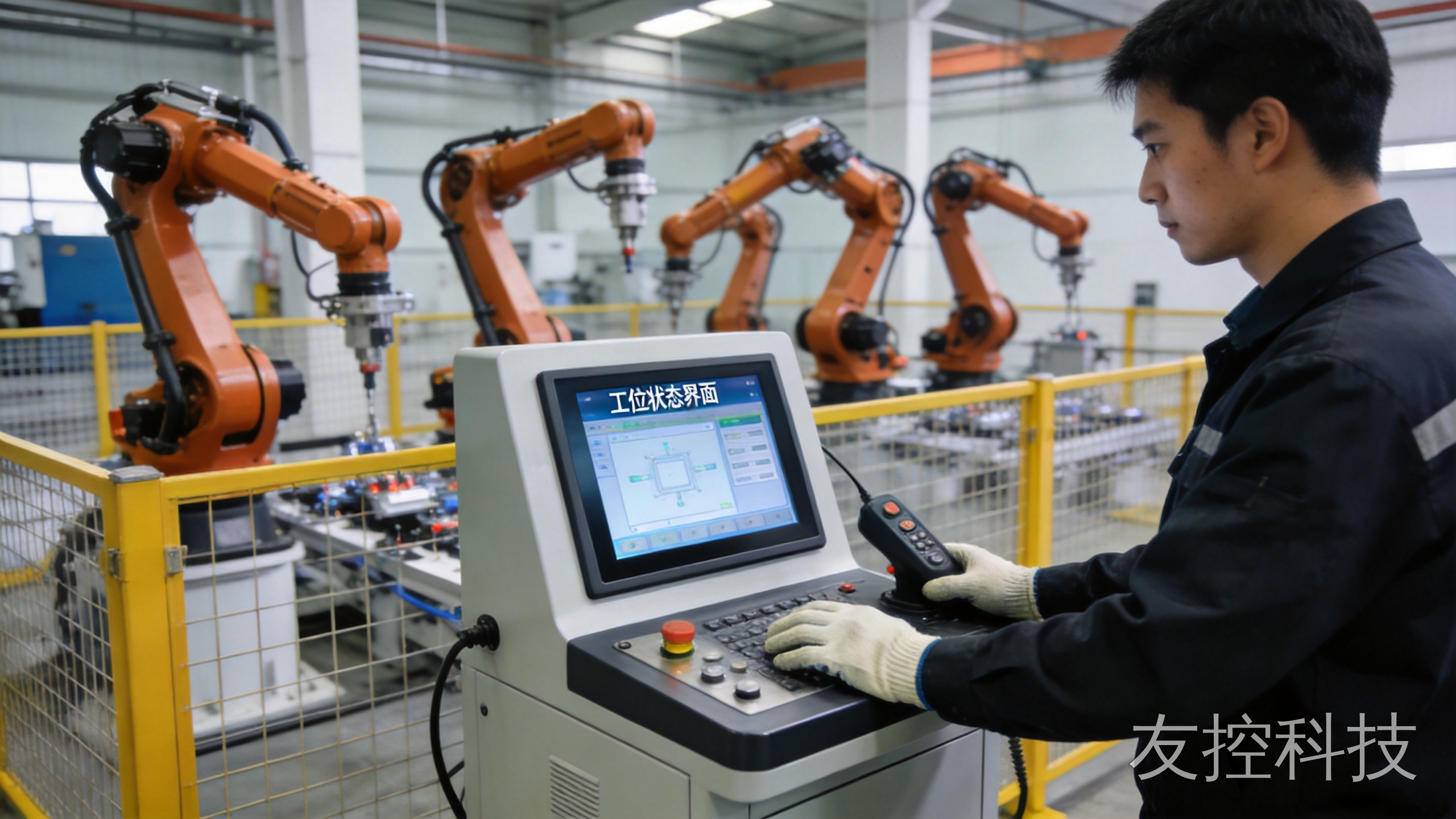

设备面板上留给显示窗口的空间通常很有限，控制柜门板、机械手示教位、检测工装的可用区域往往只有巴掌大小。工业显示屏7寸这类紧凑规格因此成为常见选择，屏幕面积不是越大越好，而要在可视信息量、开孔强度与走线空间之间取得平衡。

小尺寸面板的显示参数与可读性边界

工业显示屏7寸的常见分辨率为一千零二十四乘六百或一千二百八十乘八百，像素密度高于同分辨率的大屏，近距离辨识细小字符更清晰，但可同时呈现的信息行数有限，因此更适合状态显示、参数确认与扫码反馈，不适合承载完整的工艺图纸。亮度方面，三百至三百五十尼特可覆盖多数室内车间，若安装位置正对窗口或高照度顶灯，则需要提高亮度并配合防眩光表面处理。在这类紧凑安装场景中，友控科技的嵌入式机型提供七寸起的多尺寸序列，便于在同一车间内按面板空间分档选配而不改变安装方式。

视角同样值得关注。操作者在设备旁多为侧向站位，可视角度不足会导致斜看时对比度下降甚至色彩反转。全贴合结构在小尺寸上的收益尤为明显，消除盖板与面板之间的空气层后，反射光减少、透光率提升，同时内部结露风险被消除，这在温差较大的车间是实际存在的失效模式。

开孔强度与密封结构的工程约束

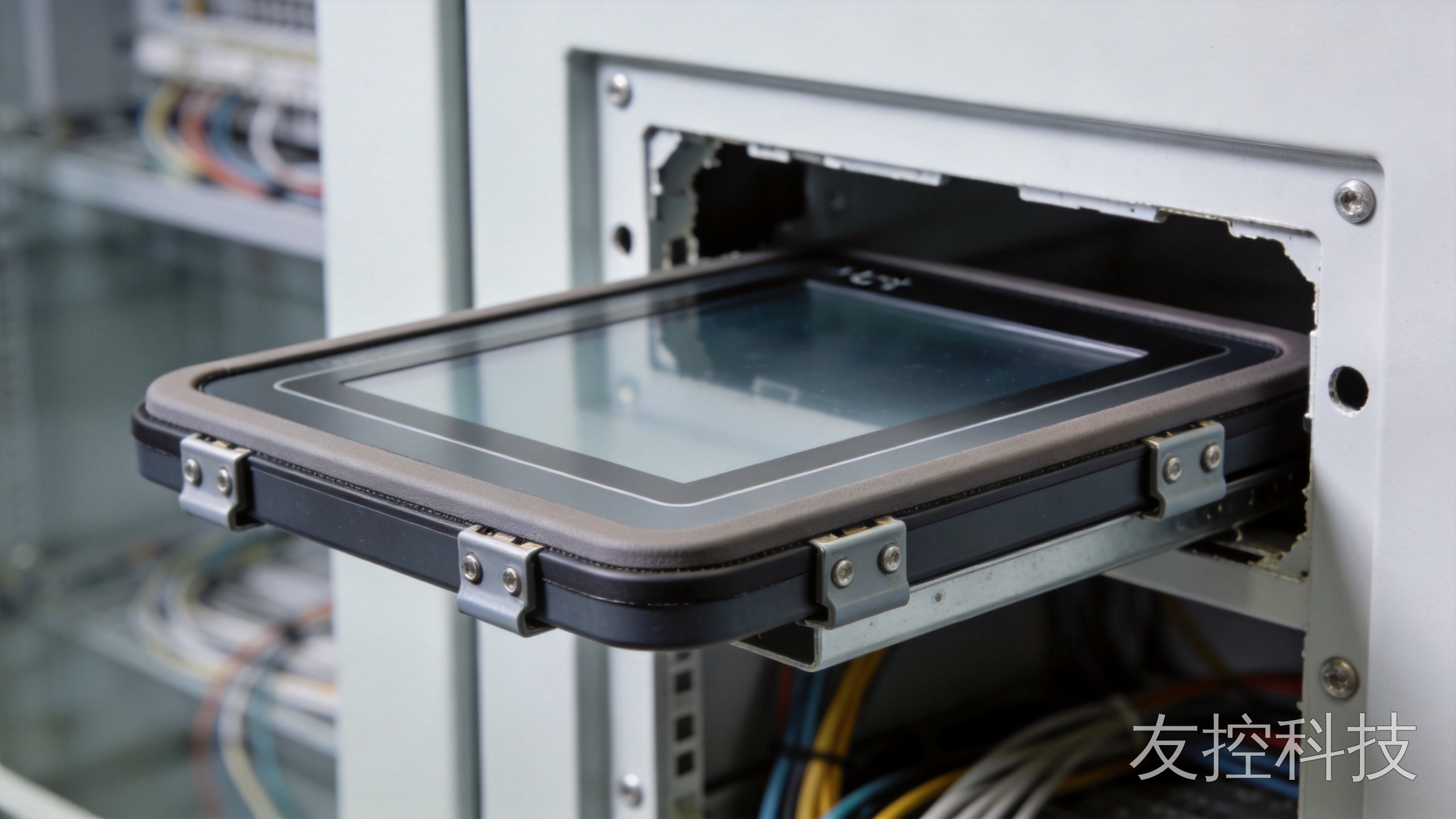

面板开孔本质上是在受力结构件上挖去一块材料，开孔尺寸越大、边距越小，柜门刚度下降越明显，长期振动下可能出现变形并破坏密封连续性。工业显示屏7寸机型的优势正在于此，开孔面积小、法兰边压合区域相对完整，密封条更容易保持均匀压缩，压缩量维持在百分之二十至三十的合理区间时既能连续贴合又不会永久变形。

固定方式也需要匹配。卡扣安装便于快速拆装，但在强振动环境下单纯依靠卡扣容易松动，卡扣与螺钉组合固定的抗振表现更稳定。背部接口区域是常被忽略的防护短板，走线过孔若未配合防水接头或过线密封件，整机防护等级会被这一处拉低，前面板即便标称 IP65 也无法成立。

被动散热与走线空间的取舍

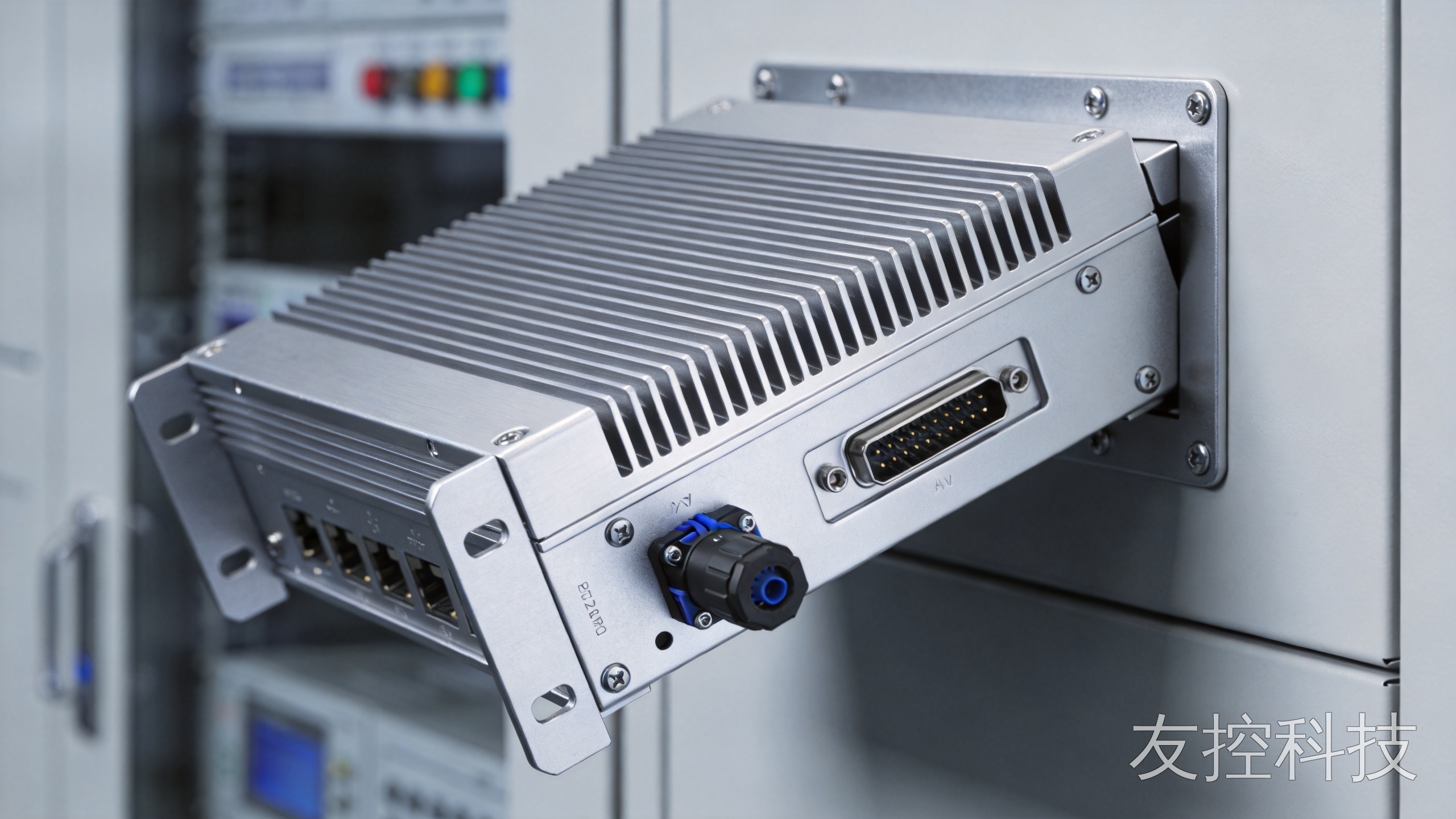

小尺寸机型的散热面积同样有限，取消风扇后热量只能通过后壳固体传导与表面对流散出。因此机身不宜完全贴附于密闭柜壁，需要预留空气流通间隙，否则柜内温升会抵消散热结构的设计余量。ARM 架构平台在这类场景中的适配性较好，整机功耗低使被动散热更容易满足，同时对安卓与 Linux 系统的支持也覆盖了多数轻量采集与显示需求。

走线空间需要在设计阶段就核算清楚。机身厚度、接口朝向与柜内既有线束的干涉关系，往往比屏幕参数更容易导致现场返工，向后出线的机型在浅柜中可能无法关门。针对工位空间狭窄且需要身份核验的部署，友控P3A刷卡工控一体机把刷卡模块前置集成在七寸机身上，避免在有限面板区域另行安装读卡器。选择工业显示屏7寸规格时，把这些结构细节与显示参数一并纳入核对，比单看尺寸更有意义。

结语

尺寸受限位置的显示方案，本质上是在信息承载量、结构强度与散热能力之间做工程取舍。像素密度与视角决定近距离可读性，开孔面积与固定方式决定密封的长期有效性，而机身厚度与接口朝向决定安装能否一次到位。随着设备结构日趋紧凑，这类小尺寸终端在自动化现场的部署密度将继续上升，围绕开孔与走线建立标准化核对清单会显著减少返工。
