壁挂式工控一体机装好后，线缆怎么走往往是最容易被忽视的环节。很多车间壁挂安装后，电源线、网线、串口线从设备底部垂下来，杂乱无章地挂在墙面上，既不美观又存在安全隐患。不同走线方案在成本、整洁度和维护便利性上差异明显，选对方案能让车间布局事半功倍。

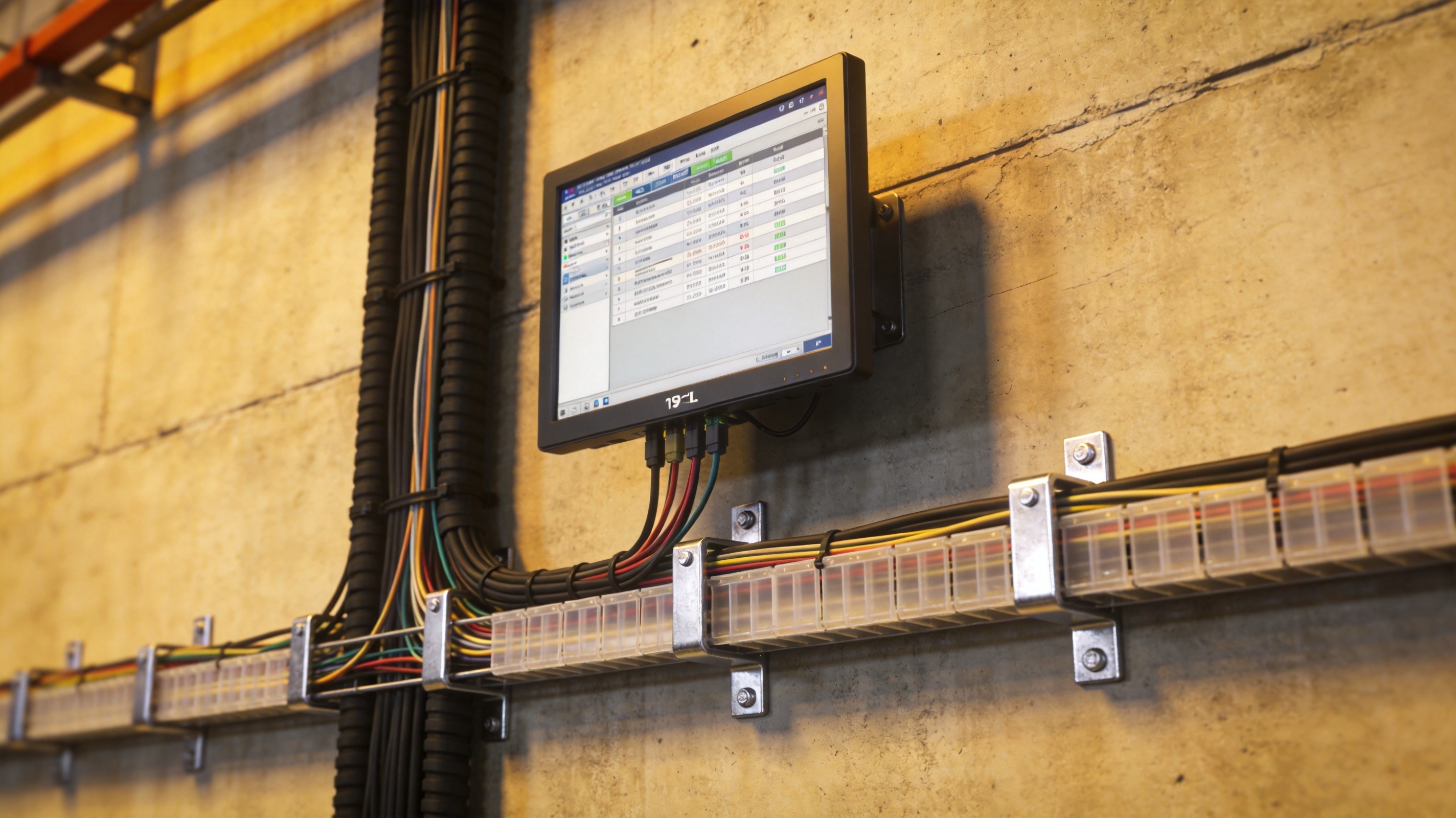

方案一：墙面桥架明敷

这是最常见也最经济的方案。沿墙面安装PVC或金属桥架，将所有线缆统一收纳在桥架内，从配电箱或地面线槽引至壁挂设备安装位置。桥架安装简单、成本可控，后期增减线缆也很方便。缺点是桥架占用墙面空间，视觉上不够整洁，对车间美观度有要求的场景不太适合。

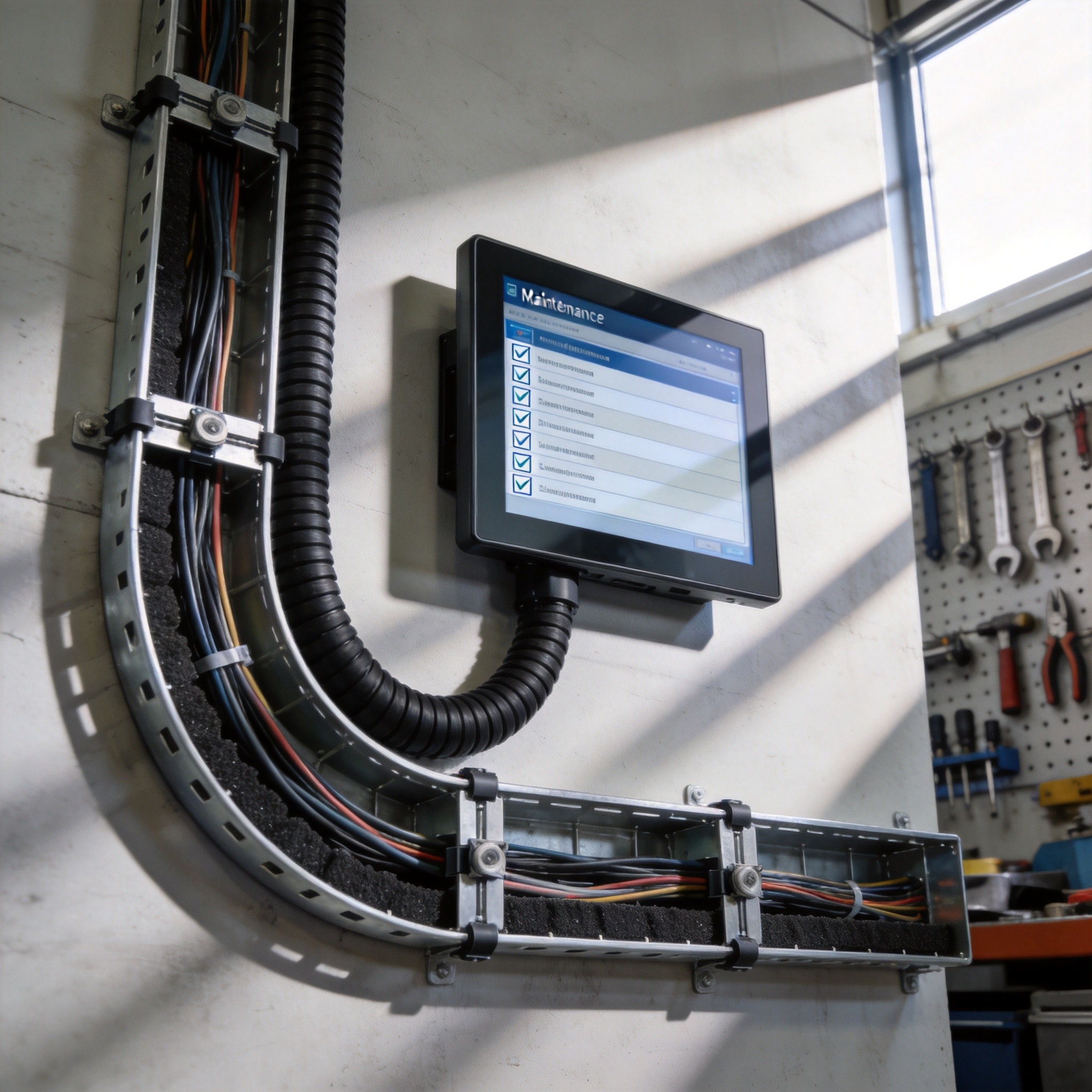

走线时必须遵循强弱电分离原则，信号线与动力线应保持150毫米以上的平行间距，交叉时须垂直跨越。桥架内可用隔板将强电和弱电分开走线，避免电磁干扰影响通信稳定性。串口通信线尤其敏感，与动力线并行超过1米就可能产生误码，必须严格隔离。友控G3系列工控触摸一体机的接口支持多种方向定制，方便不同走线布局的对接需求。

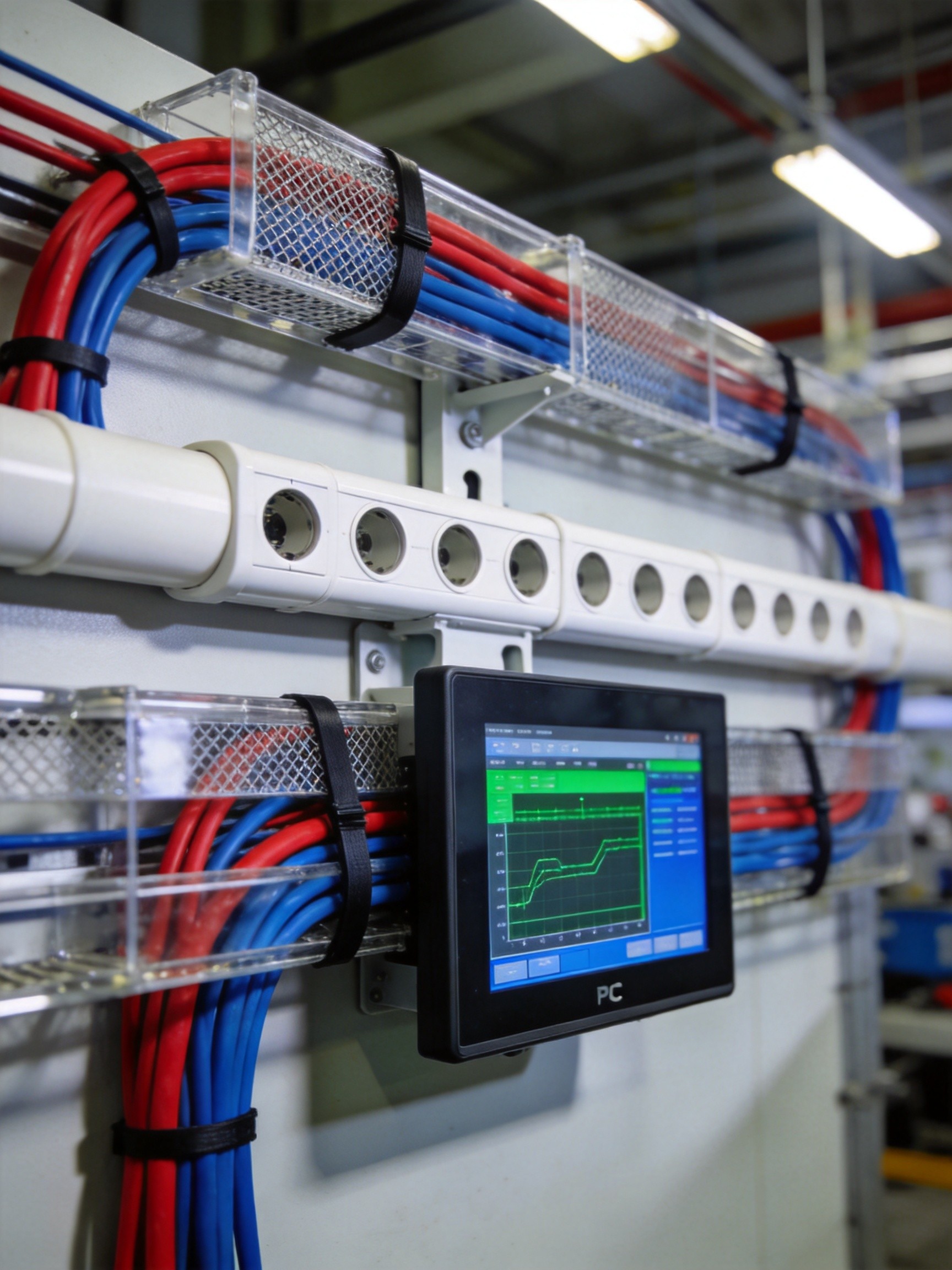

方案二：墙内暗管预埋

在新建厂房或装修改造阶段，可将线管预埋在墙体内，所有线缆从墙内走管引至设备安装位置。这种方案外观最整洁，墙面看不到任何线缆，车间整体视觉效果干净利落。但预埋线管的施工成本较高，且一旦管内线缆损坏，更换难度大、周期长。

选择暗管方案时，建议预留1.5倍以上的线管容量冗余，方便后期增加线缆。管口处使用防火泥封堵，防止粉尘和小虫从管口进入设备内部。暗管施工还需注意穿线弯头的曲率半径不宜过小，否则后期换线时线缆容易卡在弯头处。友控G2系列工控触摸一体机支持底部和侧面多种出线方向，壁挂安装后线缆可直接进入墙内预埋管，外观简洁。

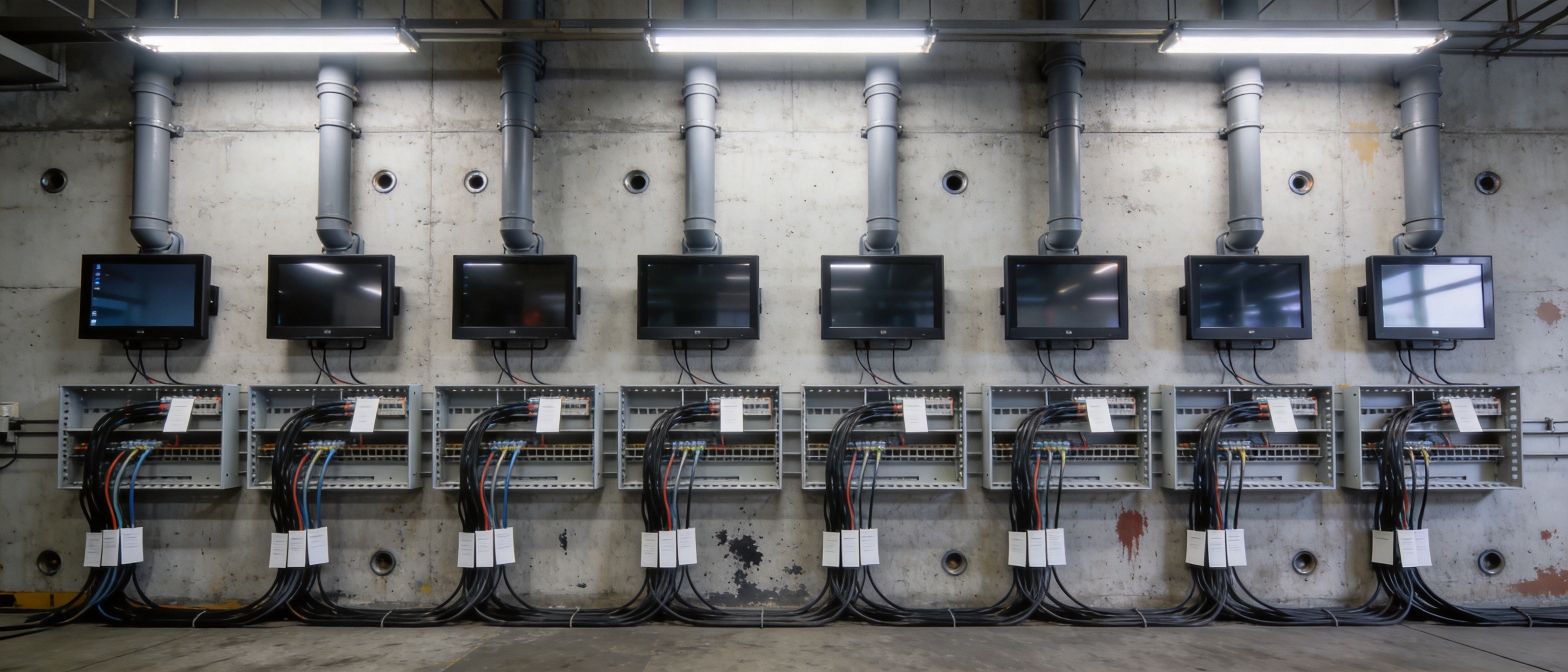

方案三：设备侧边集成走线

部分工业触控设备设计了侧边走线槽，线缆从设备侧面沿墙面固定后直接引入地面线槽，不需要额外的桥架或预埋管。这种方案介于明敷和暗埋之间，成本适中、维护方便，线缆路径清晰可查。

侧边走线的关键是线缆固定要牢靠。每间隔30厘米用线卡固定一次，转角处加密到15厘米，防止线缆在振动环境下松动脱落。信号线使用屏蔽线缆，动力线与信号线分侧走线，最大限度降低干扰。友控G1P系列加固型触摸设备的接口集中在设备底部前侧，配合侧边走线方案可实现最短的走线路径，线缆管理效率最高。三种方案各有适用场景，关键是根据车间条件和预算提前规划，避免壁挂安装后再返工改造走线。走线方案确定后建议拍照留档并纳入车间设备档案管理，方便后期维护时快速定位每条线缆的走向和功能。
